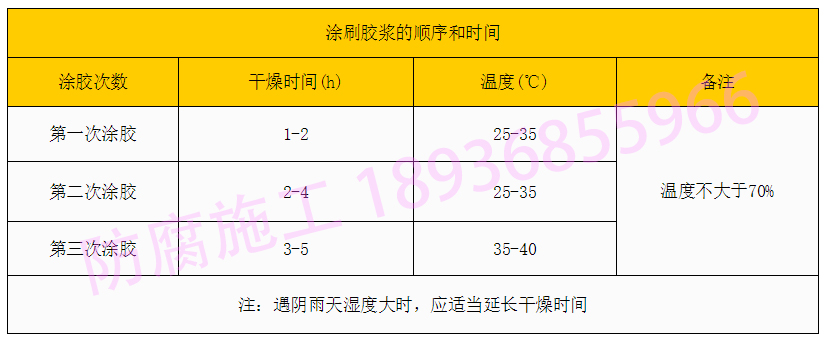

內(nèi)襯橡膠襯里設(shè)備的金屬殼體除遵守有關(guān)鋼制容器標(biāo)準(zhǔn)及《襯里鋼制設(shè)計(jì)規(guī)定》的規(guī)定外 , 還應(yīng) 遵守下列規(guī)定：橡膠襯里設(shè)備必須有足夠的剛度，貼襯硬橡膠時(shí)，其角變形應(yīng)符合要求。另外 , 還得清除待襯設(shè)備(件)表面油污、鐵銹、氧化膜及其有機(jī)雜質(zhì)。清除方法有二：一是酸洗，二是噴砂處理。這里只介紹酸洗法。此法的特點(diǎn)是不受廠房限制，操作簡(jiǎn)單。酸洗工藝要求被清洗件表面用稀酸液刷洗兩遍，清水沖洗2遍，并迅速干燥、酸洗溫度25~35℃，干燥溫度50~60℃，酸液濃度配比：鹽酸15~20%（wt）, 硫酸15~20% ( wt )。待襯設(shè)備表面清理干燥后，應(yīng)在4小時(shí)涂刷完第一遍膠漿，以防重新生銹。要求刷3遍膠漿，見(jiàn)下圖：

      另外，施工環(huán)境溫度以20~30℃為宜。溫度低于15℃時(shí)，應(yīng)設(shè)置熱源提高環(huán)境溫度。但不能使用明火加熱升溫。襯膠場(chǎng)所應(yīng)保持干燥無(wú)塵，通風(fēng)良好，操作人員的手、工作服及襯膠用器具應(yīng)保持清潔，切忌油污。進(jìn)入設(shè)備操作應(yīng)穿膠鞋。施工時(shí)要注意安全，嚴(yán)格執(zhí)行有關(guān)規(guī)定，膠板的貯存應(yīng)符合 ( 化工襯里用橡膠板 ) (HG4-54 -6 7 )規(guī)定。膠料應(yīng)能全部溶于溶劑汽油中, 貯存期間不得發(fā)生早期硫化或結(jié)塊現(xiàn)象，硬質(zhì)層漿與金屬殼體粘合的扯離強(qiáng)度應(yīng)達(dá)到6Mpa以上 。 膠板展開(kāi)后用肉眼進(jìn)行觀察 (必要可結(jié)合電火花檢查)。如有缺陷應(yīng)作出記號(hào)，在下料時(shí)剔除，下料要準(zhǔn)確，注意節(jié)約膠板，并盡量減少接縫。形狀復(fù)雜的工件，應(yīng)制作樣板按樣板下 料。接縫應(yīng)采用塔接，但雙層襯里的底層或設(shè)備轉(zhuǎn)動(dòng)部件可采用對(duì)接，搭接寬度：膠板厚度為2mm時(shí)，寬度為10~20mm，膠板厚度為3mm時(shí)，寬度為15~30mm。雙層膠板襯里，相鄰膠層的接縫應(yīng)錯(cuò)開(kāi)。金屬表面應(yīng)涂刷膠漿三遍，膠板表面應(yīng)涂刷膠漿2-3遍。膠膜干燥期間，應(yīng)防止落人灰塵，當(dāng)膠膜上發(fā)現(xiàn)有刷子毛、砂粒等雜物時(shí)，應(yīng)在膠膜干燥前去除。如有漏刷或脫落處應(yīng)進(jìn)行補(bǔ)刷。膠膜的干燥時(shí)間與環(huán)境溫度、相對(duì)濕度、空氣流通程度及橡膠膜厚度等因素有關(guān)。

      南京圣輝橡塑有限公司http://www.gzxmyz.cn擁有專業(yè)的橡膠防腐施工隊(duì)伍，排煙脫硫領(lǐng)域有著10多年的豐富經(jīng)驗(yàn)和成功業(yè)績(jī)，先后承接了惠州大亞灣電力服務(wù)有限公司，安徽淮南平圩發(fā)電有限責(zé)任公司，魯北集團(tuán)鈦業(yè)有限公司，甘肅藍(lán)科石化高新裝備股份有限公司等300多個(gè)橡膠防腐項(xiàng)目。圣輝一直以“產(chǎn)品質(zhì)量過(guò)關(guān)、售價(jià)合理、貨期準(zhǔn)、服務(wù)周到” 而受到用戶的一致好評(píng)和贏得的市場(chǎng), 熱誠(chéng)歡迎各界客商蒞臨指導(dǎo)，洽談業(yè)務(wù)。
